接合部は、木造住宅の構造において、各部材を連結する重要な要素です。適切な接合が行われていることは、建物の安全性と耐久性を確保するために欠かせません。以下に、接合部のチェック方法について詳しく説明します。
接合部とは
接合部とは、柱・梁・土台などの構造部材同士を連結し、建物に加わるさまざまな力を安全に伝達するための重要な部分です。木造住宅においては、個々の部材がいかに強くても、それらをつなぐ接合部が弱ければ、建物全体としての強度や耐震性能は確保できません。
建物には、常に以下のような力が作用しています。
・上からの重さ（鉛直荷重）
・地震による揺れ（水平力）
・風による押し引き（風圧力）
接合部は、これらの力を適切に受け止め、次の部材へ確実に伝える“力の通り道”として機能しています。つまり、接合部がしっかりしていなければ、力の流れが途中で途切れ、局所的な破壊や倒壊につながる危険性があります。
特に木造住宅では、木材という自然素材の特性上、以下のような点にも注意が必要です。
・乾燥収縮による緩み
・繊維方向による強度差
・割れや欠けの発生
これらを補うために、現代の木造住宅では、伝統的な仕口・継手に加えて、ボルト・金物・ホールダウン金物などの金属接合部材を組み合わせ、構造性能を確実に確保する工夫がなされています。
また、接合部は完成後には壁や天井の内部に隠れてしまうことが多く、施工中にしか確認できない極めて重要なポイントでもあります。そのため、設計図通りに正しく施工されているかを、適切なタイミングで確実にチェックすることが不可欠です。
接合部の良し悪しは、目に見えない部分でありながら、住宅の安全性・耐久性・資産価値を大きく左右します。だからこそ、接合部の理解とチェックは、安心できる住まいづくりの根幹となる重要な要素なのです。
接合部の種類
接合部には、以下のようなさまざまな種類があります。これらは、接合部の強度や用途に応じて選ばれます。

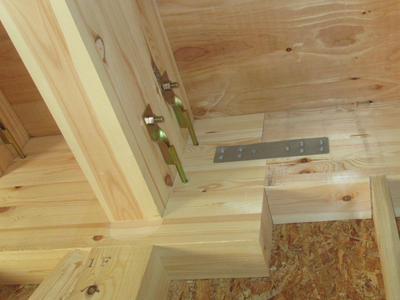

ボルト接合
- 構造:
- ボルトを使用して木材同士を固定する方法です。ボルトの太さや長さが、接合部の強度を左右します。通常、構造の安定性を高めるために、複数のボルトを使用します。使用されるボルトには、引き抜き耐性やせん断耐性が求められます。
- 用途:

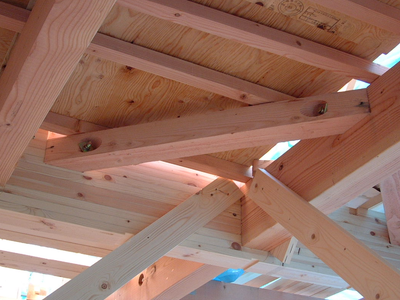

- 主に大きな荷重がかかる梁や柱の接合に使用されます。金物で補強することで、接合部の耐力を高めることができます。地震や強風時の横方向の力に対抗するため、ボルト接合は必須の技術です。
- 施工上の注意点:
- ボルトの間隔や数は、設計図に基づいて正確に配置される必要があります。また、施工時には、ボルトの締め付け具合を適切に調整し、緩みや過剰な締め付けを防ぐ必要があります。特に、金属疲労を防ぐための定期的な点検とメンテナンスが重要です。

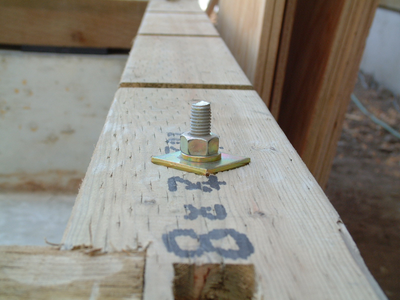

ナット接合
- 構造:
- ナットとワッシャーを併用して、ボルトをしっかりと固定します。ナットの種類や材質により、耐久性が異なります。二重ナットを使用することで、緩みを防止し、接合部の安定性を向上させます。
- 用途:
- ボルト接合と併用され、接合部の強度を確保するために用いられます。特に、構造が大きな振動を受ける箇所での使用が一般的です。
- 施工上の注意点:
- ナットを締め付ける際には、適切な工具を使用して、均一なトルクで締め付けることが重要です。また、締め付け後の定期的な緩み確認を行うことで、接合部の信頼性を確保します。

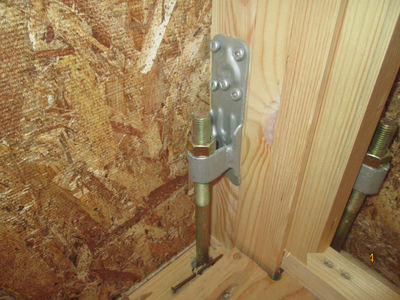

かすがい（ホールダウン金物）接合
- 構造:
- 木材に対して垂直方向に力を加えることで、材を押さえつける接合方法です。ホールダウン金物を用いることで、地震や風圧に対する抵抗力が増します。金物のサイズや材質が、接合部の性能を決定します。
- 用途:
- 柱の下部や梁と柱の接合部に使用され、地震時の引き抜き力に対抗する役割を果たします。特に、基礎部分での接合に多く用いられ、建物全体の安定性を確保します。
- 施工上の注意点:
- 金物の取り付け位置が設計図通りであることを確認し、適切なサイズと材質の金物を選定します。施工後の定期的な検査とメンテナンスを行い、金物の腐食や劣化を防ぎます。

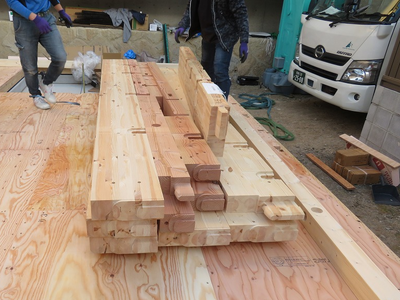

仕口（しぐち）接合
- 構造:
- 木材の端を加工し、他の材と噛み合わせて固定する方法です。伝統的な木造建築で多用されます。仕口には、ほぞ、ほぞ穴、込み栓などの技術が含まれます。
- 用途:
- 部材間の密着を強化し、接合部の美観を保つために使用されます。特に和風建築で多く見られますが、現代の木造建築でも美しさと強度を両立させるために活用されています。
- 施工上の注意点:
- 部材の加工精度が重要であり、木材の特性を理解した上で適切に加工することが求められます。仕口の強度を高めるために、接合部の摩擦力を最大限に活用します。
継手（つぎて）接合
- 構造:
継手とは、長さが不足する木材同士を軸方向に接続し、一体の部材として機能させるための接合方法です。柱や梁などの構造材は一本の材料で確保できない場合があり、その際に継手が用いられます。代表的な継手には、以下のような種類があります。
・腰掛け鎌継ぎ・追掛け大栓継ぎ
・金輪継ぎ
・プレート金物による継手（現代工法）
これらは、引張力・圧縮力・曲げモーメントなど、部材に作用する力に応じて適切に選定されます。 - 用途:
主に以下のような部位に使用されます。
・梁の長さを確保するための継ぎ
・桁や母屋などの長尺材
・通し柱や管柱の継ぎ（階高を超える場合）
特に梁の継手位置は、構造的に重要であり、応力の小さい位置（曲げモーメントの小さい位置）に設けることが原則です。 - 施工上の注意点:
- 継手位置の確認
・設計図通りの位置に設けられているかを確認します。
・梁中央など応力の大きい位置に継手がある場合は重大な構造欠陥となる可能性があります。柱より100~200mm程度の位置に設置する。

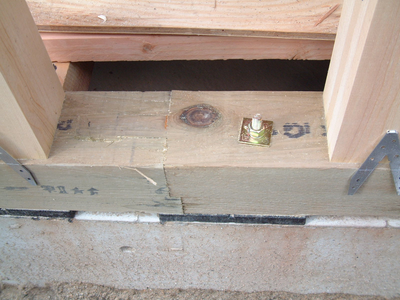

・基礎と土台を接合するアンカーボルトは、継手の上木端より50~100mmのところに配置する。 - 加工精度の確認
継手部分の加工精度が低いと、隙間が生じて力が適切に伝達されません。密着性が確保されているかを確認します。 - 金物・ボルトの適切な使用
現代工法では、継手に金物補強を併用するケースが多く、ボルト本数・径・締付状態の確認が重要です。 - めり込み・割裂の防止
ボルト周辺に割れが生じていないか、木材の繊維方向に対して適切な施工がされているかを確認します。 - 含水率・乾燥状態の確認
乾燥不十分な材を使用すると、施工後に収縮し緩みや隙間が発生する可能性があります。
- 継手位置の確認
接合部のチェックポイント
接合部のチェックは、以下のポイントに注意して行います。
接合方法の適切さ
- 設計図との整合性:
接合部が設計図通りに施工されているかを確認します。設計段階で定められた接合方法が適切に反映されていることを確認します。設計図からの逸脱がないか、特に重要な接合部では慎重に確認します。 - 部材の配置と角度:
各部材が正しい位置と角度で接合されているかを確認します。特に、梁と柱の接合部は、水平および垂直に正しく配置されていることが重要です。接合部の角度は、建物全体の安定性に大きな影響を与えるため、特に注意が必要です。 - 金物の選定と使用:
金物（ボルト、ナット、ホールダウン金物など）が設計通りに使用され、正しく取り付けられているかを確認します。金物の種類やサイズが適切であることが重要です。金物の強度は、接合部の性能を左右するため、設計基準を満たしていることを確認します。
接合部の強度
- ボルトとナットの締め付け:
ボルトとナットがしっかりと締め付けられているかを確認します。緩みがないよう、適切なトルクで締めることが必要です。締め付けトルクは、ボルトの規格に従い、施工時に正確に管理します。 - 接合部の補強:
必要に応じて、接合部に補強材が追加されているかを確認します。特に、地震や風による力に耐えるための補強が重要です。補強材の配置や材質が適切であることを確認し、接合部の耐久性を高めます。 - 接合部の耐力試験:
必要に応じて、接合部の耐力試験を実施し、設計通りの強度が確保されているかを検証します。試験結果は、施工品質の証明として重要です。
材料の品質
- 木材の状態:
接合部に使用されている木材が、設計で指定された品質を満たしているかを確認します。亀裂や腐食がないか、表面が滑らかであるかをチェックします。木材の含水率や乾燥度も重要な要素であり、適切な管理が求められます。 - 金属部品の状態:
金属部品が錆びていないか、変形していないかを確認します。金属部品の劣化は、接合部の強度を低下させる原因となります。特に、潮風や湿気の多い環境では、金属部品の腐食を防ぐための適切な対策が必要です。
耐久性と防腐処理
- 防腐・防虫処理:
木材に防腐や防虫の処理が施されているかを確認します。特に、土台や柱の基礎部分は慎重に確認します。防腐処理の種類や方法が設計通りであることを確認し、長期的な耐久性を確保します。 - 長期耐久性の評価:
接合部が長期間にわたって耐久性を保てるよう設計されているかを確認します。接合部の劣化を防ぐためのメンテナンス計画も重要です。特に、湿気や害虫に対する防護策を講じることで、接合部の寿命を延ばします。
接合部チェックのタイミング
接合部のチェックは、施工の以下のタイミングで行うと効果的です。
- 施工前の計画確認:
接合方法や使用する金物を事前に確認し、設計図通りに施工が行われるよう準備します。計画段階での確認は、施工中のミスを防ぐために重要です。 - 各部材の接合後:
部材が接合された直後に、接合部の強度や配置が設計通りであるかを確認します。この段階での確認により、施工ミスを早期に発見し、修正することが可能です。 - 施工完了後の最終確認:
施工が完了した段階で、全ての接合部を最終的に確認し、修正が必要な箇所がないかを確認します。特に、重要な接合部は慎重に再確認し、施工品質を保証します。
接合部チェックの実施方法
接合部のチェックは、現場監督、工事監理者もしくは、第三者の専門家と連携して行います。
- 視覚的確認:
目視で各部材や金物の状態を確認します。施工不良や部材の欠陥がないか、現場監督が細部まで確認します。視覚的確認は、施工品質の基本的な評価手段として重要です。 - 測定器具の使用:
測定器具を使用して、接合部の寸法や角度を確認します。これにより、施工精度を客観的に評価できます。特に、精密な測定を行うことで、微細な施工誤差を発見します。 - 専門家の活用:
建築士や構造エンジニアなどの専門家にチェックを依頼し、第三者の視点から評価を受けます。専門家の意見を参考に、必要な修正を施します。特に、耐震性能に関しては専門家の判断が重要です。
接合部チェックの報告書
チェックの結果は報告書としてまとめ、施主や施工管理者と共有します。この報告書には以下の内容を含めることが重要です。
- チェックポイントの一覧:
各チェック項目の結果を記載し、問題点があれば具体的に記述します。問題点の詳細とその影響を明確に示し、修正の必要性を伝えます。 - 改善提案:
発見された問題点に対する改善提案や補修の必要性を記載します。改善案を具体的に示すことで、施工者が迅速に対応できるようにします。 - 写真や図面の添付:
チェック時に撮影した写真や図面を添付し、具体的な状況をわかりやすく説明します。ビジュアル資料を活用することで、現場の状況をより明確に伝えます。
接合部のチェックは、住宅の安全性と耐久性を確保するために欠かせないプロセスです。現場監督や工事監理者と協力し、第三者専門家の意見を取り入れながら、丁寧なチェックと報告書の作成を通じて、施主と施工者の双方が安心して建築を進められるようにしましょう。
