木造住宅の建築において、プレカット図は、重要な役割を果たします。プレカットとは、あらかじめ工場で木材を切断、加工することを指し、その際に用いられる図面がプレカット図です。
プレカット図には、家の構造部分である柱、梁、床、壁などの詳細な配置や寸法が示されており、工場での正確な加工を可能にします。この図面は、工場での加工と現場での組み立てをスムーズに行うための基盤となり、建築の効率化や品質の向上に寄与します。
なぜプレカット図のチェックが必要か
プレカット図のチェックは、建物の安全性と品質を確保するために極めて重要です。プレカット図が正確でない場合、現場での組み立てがスムーズに進まず、結果として構造の安全性が損なわれる可能性があります。さらに、図面に誤りがあると、修正に多大な時間とコストがかかることがあります。したがって、建築前にプレカット図を入念にチェックすることは、施主の安心や予算の確保に直結します。
使用される木材の種類
プレカット図で使用される木材には、構造の強度や耐久性を考慮してさまざまな種類があります。以下に、梁や柱、土台に使用される一般的な木材の種類を紹介します。
杉
- 特徴:
- 杉は日本国内で広く利用されている木材で、比較的軽量で加工しやすいのが特徴です。耐久性に優れ、湿気にも強い性質を持ちます。
- 用途:
- 杉は柱や土台に使用されることが多く、柔らかさがクッション材としての役割を果たし、地震の衝撃を吸収します。
桧（ヒノキ）
- 特徴:
- ヒノキは高級木材として知られ、耐久性や防虫性が非常に高いです。湿気や腐食にも強く、長寿命が期待できます。
- 用途:
- 主に柱や梁に使用され、高級住宅や寺社建築などでよく採用されます。見た目が美しく、香りも良いことから、内装材としても利用されます。
集成材
- 特徴:
- 集成材は、複数の板材を接着剤で張り合わせたもので、強度が均一で安定しています。大きな断面や長い材も製造可能で、木材資源を効率的に利用できます。
- 用途:
- 梁や柱として使用されることが多く、特に大スパンを必要とする建築物で重宝されます。また、外観がきれいで、設計の自由度が高いです。
米松（ベイマツ）
- 特徴:
- ベイマツは北米産の針葉樹で、強度と弾力性に優れています。乾燥後も寸法が安定しているため、加工しやすい木材です。
- 用途:
- 梁や柱に使用され、特に強度を求められる部分でよく採用されます。また、価格が比較的安価でコストパフォーマンスが良いです。
プレカット図には何が書かれているのか
プレカット図には、単に部材の形状だけでなく、木造住宅の構造を正確に組み上げるために必要な多くの情報が詳細に記載されています。

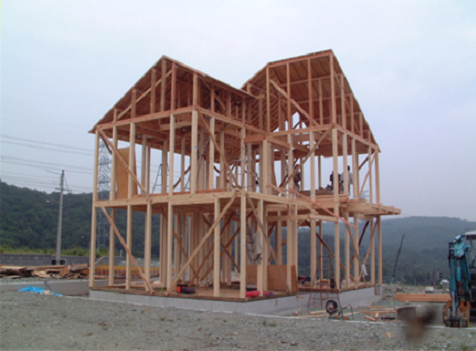

構造部材の仕様と寸法、配置
まず基本となるのが、柱・梁・桁・土台といった構造部材の仕様と寸法、配置です。これらは平面図や軸組図として表現され、どの位置にどの部材が使われるのかが一目でわかるようになっています。

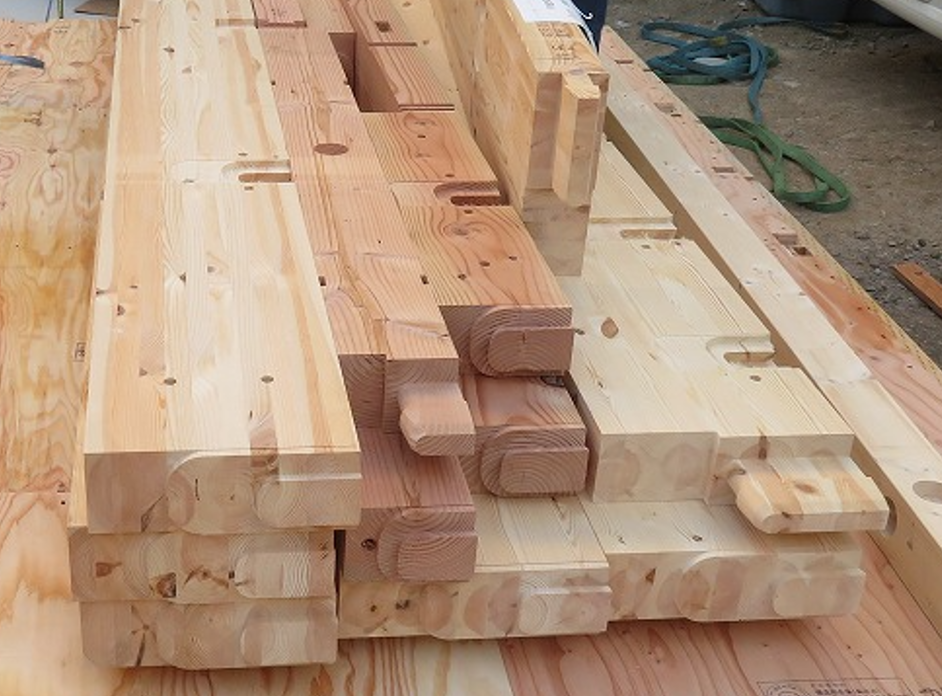

仕口（しぐち）や継手（つぎて）の形状と位置
次に重要なのが、仕口（しぐち）や継手（つぎて）の形状と位置です。これは木材同士を接合するための加工部分であり、プレカット図ではその形状や加工位置、深さ、向きなどが細かく指示されます。これにより、工場での機械加工が正確に行われ、現場では迷うことなく組み立てができるようになります。
また、継手は木構造において弱点となるためにどこに配置するのかが重要なポイントとなります。継手は大きな力がかからないところに配置させる必要があります。その位置がどこにあるのか事前にチェックが必要です。
各部材の部材番号
各部材には部材番号が付けられており、加工された木材と図面とを対応させるための重要な手がかりとなります。現場では、この番号をもとに材料を確認しながら組み立てていくため、施工ミスの防止に大きく寄与します。さらに、材種や断面寸法（例：105×105、120×240など）も明記されており、構造強度を確保するための重要な情報となります。
耐力壁の位置や壁倍率に関する情報
金物の取り付け位置や種類（ホールダウン金物、羽子板ボルトなど）、アンカーボルトとの関係、さらには耐力壁の位置や壁倍率に関する情報が記載される場合もあります。これらは耐震性能に直結する要素であり、設計図との整合性を確認するうえでも非常に重要です。
このようにプレカット図は、「加工図」であると同時に「施工図」でもあり、設計内容を現実の建物として正確に再現するための要となる図面です。その内容をしっかり理解し、設計図や構造計算書と照らし合わせて確認することが、品質の高い木造住宅を実現するために欠かせません。

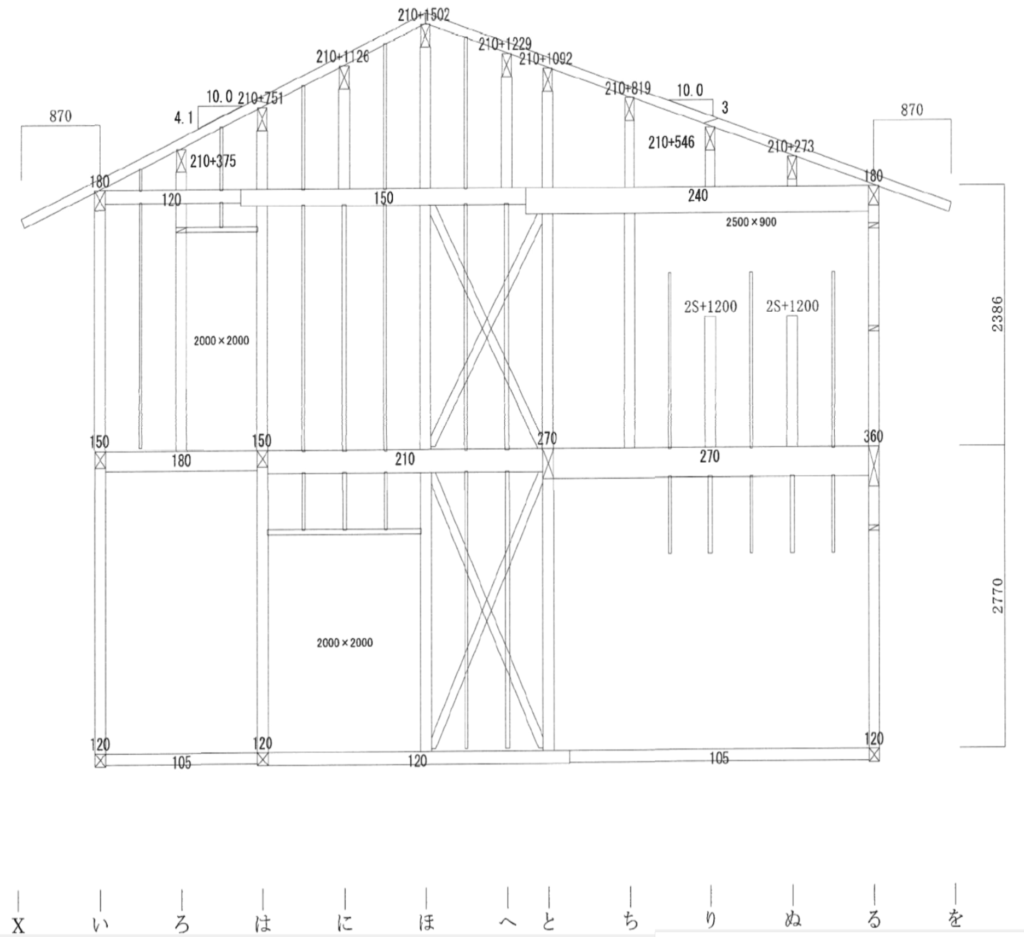

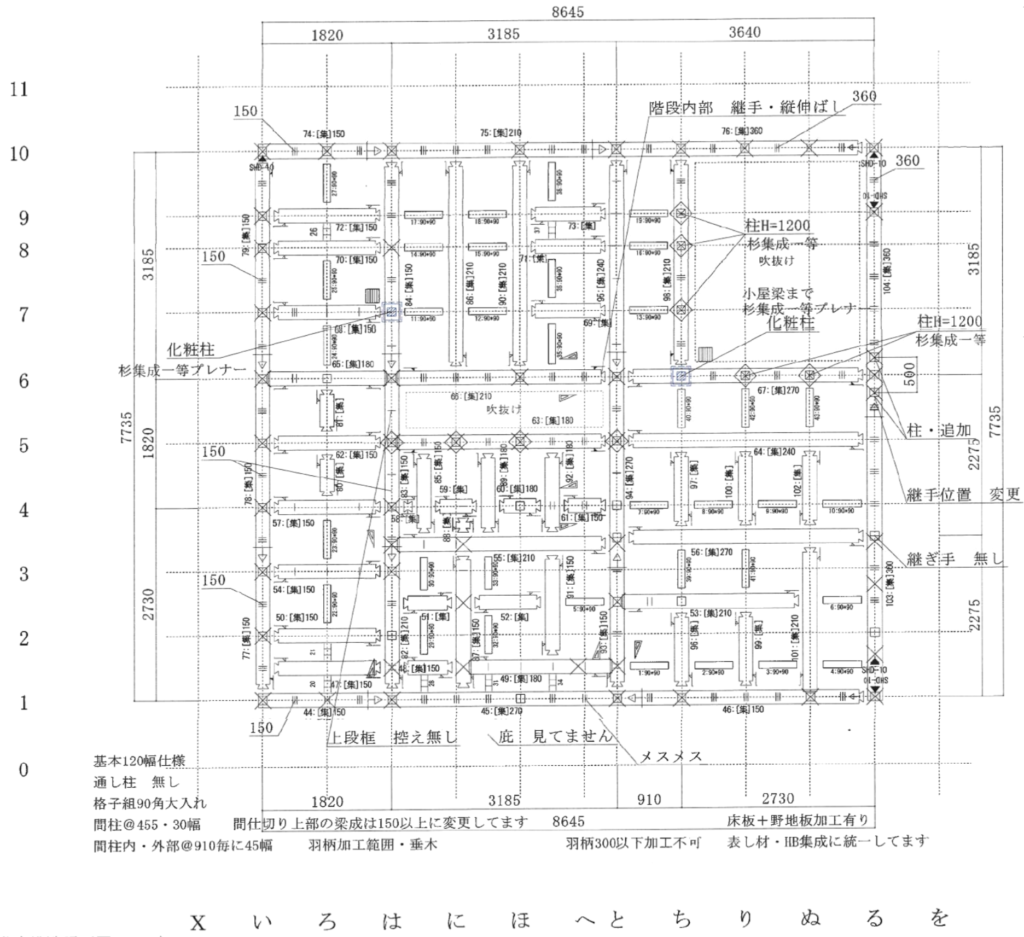

■ 実際のプレカット図
プレカット図のチェックポイント
プレカット図のチェックは、木造住宅の建築プロセスにおいて重要なステップです。プレカット図が正確であることは、構造の安全性や建築の効率に直結します。以下に、プレカット図の各チェックポイントをより詳しく説明します。
寸法・位置のチェック
まず最初に確認すべきは、建物の基準となる寸法関係です。建物全体のズレを防ぐ最重要ポイントとなります。
- 通り芯・高さ・壁位置・基礎位置が設計図と一致しているか
→ ここがズレると全てが狂います。特に通り芯と基礎位置は最優先で確認します。 - 基礎の高さ・位置が図面どおりか
→ アンカーボルト位置との関係も含めて確認が必要です。
この段階では「全体の骨格が正しいか」を見ることがポイントです。
屋根・外形のチェック
建物の外形や屋根形状は、外観と雨仕舞に直結する部分であり、意匠だけでなく性能にも影響します。
- 屋根勾配・形状が図面どおりか
→ 勾配違いは雨漏りや納まり不良の原因になります。 - ケラバ・軒の出寸法が適切か
→ 外壁保護や日射遮蔽に関わる重要な要素です。 - ベランダ、ロフト、小屋裏の形状が図面どおりか
→ 面積・高さ制限や法規にも影響するため要注意です。
構造材のチェック
構造に関わる部分は、強度と耐震性を左右する核心部分であり、最も慎重に確認します。
- 土台・柱・梁・筋かい・火打ちの「寸法・材種・位置・本数」が適切か
→ 特に筋かいの位置・本数は耐震性能に直結します。 - 継手・仕口の方法と位置が適切か
→ 接合部のミスは重大な強度低下につながります。
「図面通りか」だけでなく、「構造的に成立しているか」まで見ることが重要です。
下地材・部材のチェック
ここは、仕上がりと施工性に影響するポイントとなる部分で、ここも品質に大きく関わります。
- 根太・間柱・垂木の寸法・間隔・本数が適切か
→ 床鳴りやたわみ、屋根の不具合の原因になります。 - 窓・まぐさの寸法・位置が適切か
→ サッシ納まりや耐力壁との関係に注意します。 - 野地板・床板の割付けが適切か
→ 不適切だと施工効率低下や強度不足につながります。
アンカーボルトのチェック
アンカーボルトは、基礎と建物をつなぐ最重要接合部で十分に確認する必要があります。
- アンカーボルトの位置・間隔・継手位置が適切か
→ 土台と柱の位置とズレていないか必ず確認します。
ここは現場で修正が難しいため、事前確認が極めて重要です。
接合部の設計
接合部は、各部材がどのように組み合わさるかを示す重要な要素です。ここでは、接合の方法と強度をチェックします。
- 接合方法の適切さ:
- 各部材が指定された接合方法で組み合わさっているかを確認します。例えば、ボルトやナットの使用が設計通りであるか、接合具が適切に選定されているかをチェックします。
- 接合部の強度計算:
- 接合部が設計上の強度を満たしているかを確認します。特に大きな荷重がかかる箇所は、特別な補強が必要となる場合があります。
- 金物の配置と仕様:
- 金物の位置や種類が設計通りであるかを確認します。金物が適切に配置されていることで、地震などの外力に対する耐性が確保されます。
材料の仕様
使用される材料が設計で指定されたものと一致しているかを確認することも重要です。
- 木材の種類:
- プレカット図に示された木材の種類が、実際に使用される材料と一致しているかを確認します。異なる材種が使用されると、耐久性や強度に影響を及ぼす可能性があります。
- 品質の確認:
- 木材の品質が設計基準を満たしているかを確認します。例えば、節の有無や腐食、割れの状態などをチェックします。
- 防腐・防虫処理:
- 木材に防腐や防虫の処理が施されているかを確認します。特に、土台や柱は長期的な耐久性を確保するために重要です。
耐震性の確認
耐震性の確認は、建物の安全性を確保するための重要な要素です。
- 耐震等級の確認:
- 設計通りに耐震等級が確保されているかを確認します。耐震等級は建物の安全性を評価する基準であり、これに基づく設計が行われていることが必要です。
- 補強材の配置:
- 補強材が設計通りに配置されているかを確認します。特に、地震時に重要となる壁や基礎の補強が適切であることをチェックします。
- 接合部の補強:
- 接合部が地震に対する補強が施されているかを確認します。補強材や金物が適切に取り付けられていることで、地震時の安全性が確保されます。
プレカット図のチェックリスト
□ 寸法関係（通り芯、高さ、壁位置、基礎位置）は、図面どおりか
□ 屋根勾配、形状は、図面どおりか
□ ケラバ、軒の出寸法は、図面どおりか
□ アンカーボルトの位置と継手は適切か
□ 基礎の位置と高さは、図面どおりか
□ 各種構造材（土台、柱、梁、筋かい、火打ち）の寸法・材種・位置・本数は適切か
□ 各種構造材の継手・仕口の方法、位置は適切か
□ 根太、間柱、垂木の寸法・材種・位置・本数・間隔は適切か
□ 窓、まぐさの寸法・材種・位置は適切か
□ ベランダの形状は、図面どおりか
□ ロフト、小屋裏の形状は、図面どおりか
□ 野地板、床板の割付けは適切か
プレカット図チェックの進め方
チェックは以下の順番で行うと効果的です。
- 全体寸法・基準線の確認
- 外形・屋根の確認
- 構造材の確認
- 細部部材の確認
- アンカーボルトの最終確認
上から順に「大→小」で確認するのが基本です。
チェックのタイミング
プレカット図のチェックは、建築プロセスの早い段階で行うことが理想的です。具体的には、以下のタイミングでのチェックが推奨されます。
- 設計段階:
- プレカット図が完成した段階で、設計者や監理者による初回のチェックを行います。この段階で誤りを発見し、修正することで、後のトラブルを未然に防ぎます。
- 工場加工前:
- 工場での加工が始まる前に、プレカット図を再度確認します。このタイミングでのチェックは、加工ミスを防ぐために重要です。
- 現場施工前:
- 現場での施工が始まる前に、プレカット図の最終チェックを行います。この段階での確認は、施工ミスを未然に防ぎ、スムーズな工事進行を可能にします。
- 施工中の確認:
- 施工中にも定期的にプレカット図を参照し、現場での施工が図面通りに行われているかを確認します。
プレカット図のチェックは、建物の安全性と品質を確保するために欠かせないプロセスです。施主としては、設計監理者や第三者専門家と連携し、適切なタイミングでのチェックを行うことで、安心して住まいづくりを進めることができます。
チェックの実施方法
プレカット図のチェックは、設計監理者や第三者の専門家によって行われます。これにより、専門的な視点から図面の正確性や構造的な安全性が保証されます。施主はこれらの専門家から報告書を受け取り、その内容を確認することで、自らの家が設計通りに建設されることを確認します。
設計監理者の役割
設計監理者は、設計段階から施工段階まで一貫してプロジェクトを監理し、設計通りの品質を確保します。彼らはプレカット図のチェックにおいても重要な役割を果たし、設計意図が正確に図面に反映されているかを確認します。
第三者専門家の重要性
第三者専門家は、独立した視点で図面をチェックし、客観的な評価を提供します。彼らのチェックにより、設計監理者だけでは見落としがちな細部の誤りや改善点が明らかになります。専門家の意見を基に、施主は安心して建設を進めることができます。
チェック報告書の確認方法
報告書には、プレカット図の問題点や改善点、そして施工における注意事項が記載されます。この報告書を確認することで、施主は自身の住宅が設計通りに建設されているかを把握し、必要な修正を施主側で指示することができます。
報告書の主な内容
- 寸法や配置の誤差: 発見された誤差やそれに対する修正方法が記載されます。
- 安全性への影響: 誤りが安全性にどのように影響するかが評価されます。
- 改善提案: 必要に応じて、専門家からの改善提案が含まれます。
- 施工時の注意事項: 施工者への指示や注意点がまとめられています。
安心のためのポイント
プレカット図のチェックにおける報告書をしっかりと確認し、疑問点があれば設計監理者や専門家に質問することが重要です。また、定期的な現場訪問を通じて進捗を確認し、報告書の内容が現場で反映されているかを確認することも有効です。
プレカット図のチェックをしっかりと行うことで、施主は安心して住まいづくりを進めることができます。事前の準備と入念な確認が、満足のいく住宅の完成につながります。施主が積極的に関与し、専門家と連携することで、安全で快適な住まいが実現するでしょう。
